戴尔M5010/N5010拆机除尘实记

我使用的是M5010的某款笔记本,M5010与N5010结构基本相同,官方也是将其合并到了同一个服务手册中。此文主要是记录此次拆机的实践经验,由此引起的风险与后果自负。

实际上 ,这个教程只是看来玩玩的,一般情况下除尘随便找个鼓风机吹吹就完事,效果很不错。



此款笔记本比较难拆,当然对于老手来说就简单了,不管怎样,要有一定的心理准备,如果怕风险又仅为开机除尘,可以考虑麻烦一点送售后或者花钱让其它较专业人员处理。

更新——后来我买了个鼓风机,只是拿来吹吹灰尘,效果不错,免去了这样拆的麻烦与风险,平时还可以帮别人处理。

拆机准备

仔细阅读官方服务手册,领会其中过程。

拆机过程中注意防护静电,此说明在官方手册中已有。

请谨慎大胆按照官方手册中的说明进行操作,其中的具体操作都是没错的,不用担心一弄就坏。

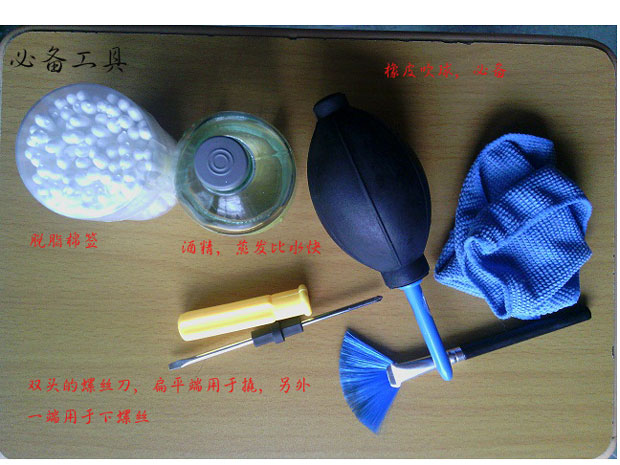

请准备相应工具,比如:

拆笔记本螺丝和撬板用的双头螺丝刀,橡皮吹球,脱脂棉签,酒精,刷子,柔软清洁布等。

拆卸前的一些二流工具
拆卸前的一些二流工具

操作过程中尽量做好螺丝分类,上错螺丝可是很有风险的。

拆机过程

拆机过程请参考服务手册,注意,实际操作中发现小型插卡(WLAN卡)并不需要从I/O板中取出,可以直接跳过。

过程主要为:

准备开始

卸下电池;卸下基座盖,卸下将掌垫、光驱、硬盘、键盘固定的螺丝,取下光驱,取下内存,划动卡舌取下键盘,取下掌垫(先取下连接线),取下硬盘,取下蓝牙模块;取下系统板上的显示屏电缆,VGA连接线,扬声器电缆,读卡器电缆与系统板的连接,取下固定系统板的两颗螺丝;断开系统板与I/O板连接后取出系统板,翻转系统板。

取出风扇

如果你并不清楚热管意味着什么请不要贸然拆下热管,这里只需要拆下风扇。

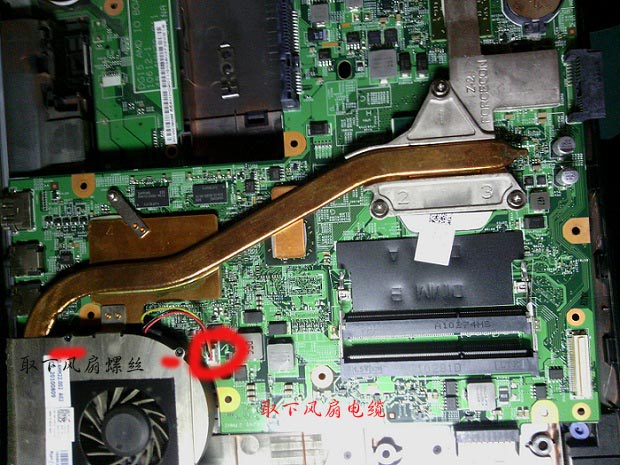

准备把风扇弄下来
准备把风扇弄下来

取下风扇电缆,取下固定风扇的四颗螺丝,这时就可以开始除尘操作了,参考上图。

开始除尘

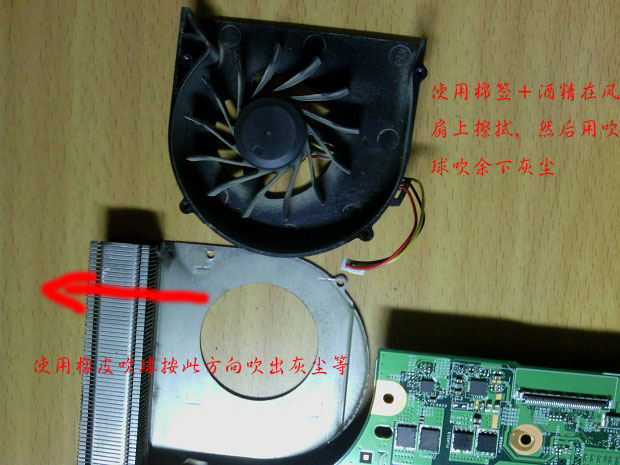

按下图中操作进行除尘

clean_this
洗风扇了

使用橡皮吹球按出风方向吹出风口,丝状物可以用刷子先刷走。

这是很久以前写的,问题不少。。光是这里吹的方向就容易惹来麻烦,可以先从出风口逆风吹吧,想怎么玩就怎么玩。

风扇上的灰尘可能比较的顽固,仅用吹球效果微弱,所以这里使用棉签+酒精处理,余下的灰尘再用吹球吹。有的风扇上的灰尘可能仅用吹球就足够吹去大部分灰尘了。

结束

其实电脑就那么些元件,虽然此电脑难拆但是结构似乎还是比较规范,完成后重新装回机器即可。

建议:建议将服务手册保存到本地,以备在拆电脑时仍可不时离线查阅,推荐使用“Offline Explorer Pro”。
